¶ Предохранители в Li Auto: расшифровка # типы Li Auto L6

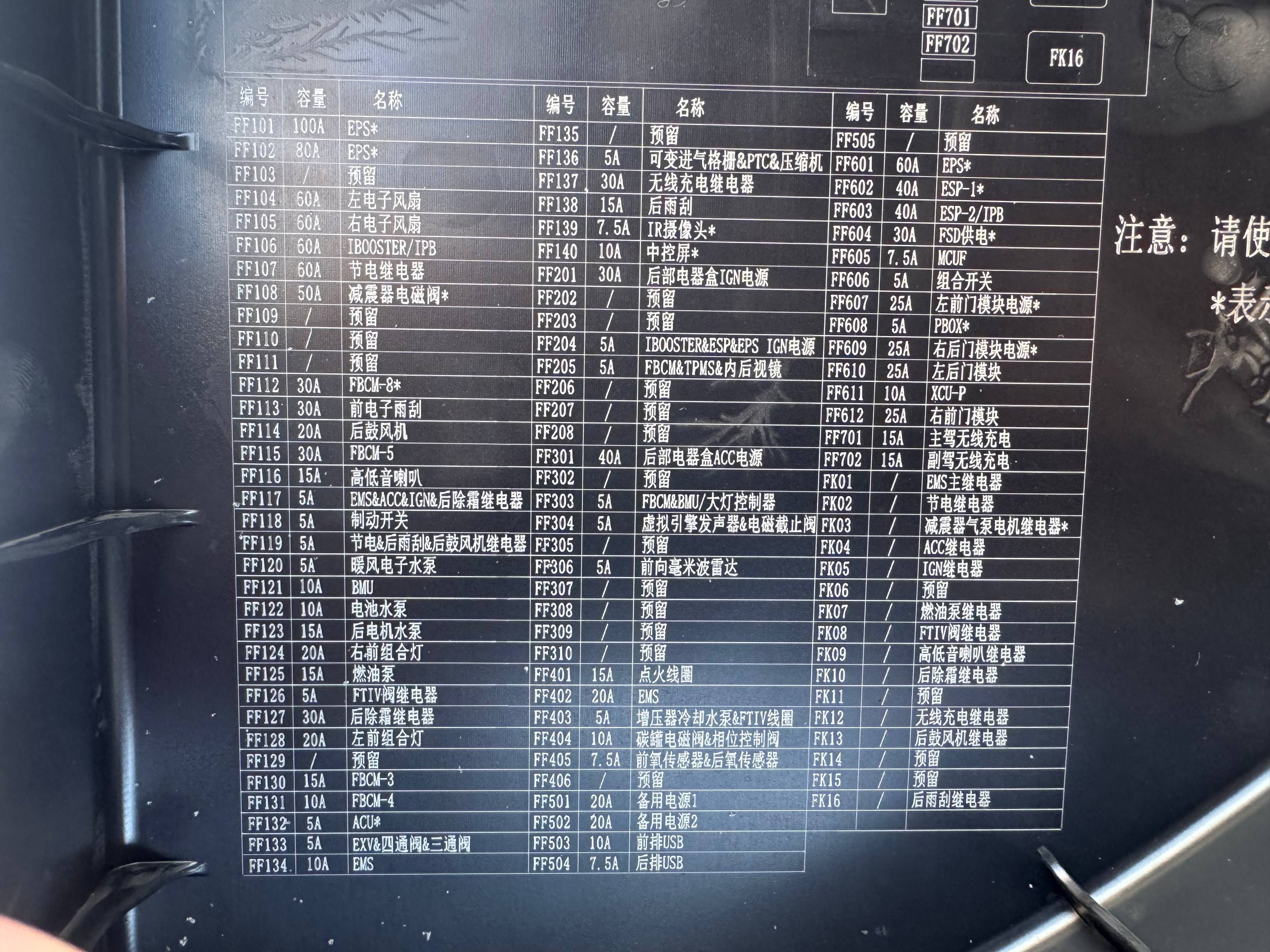

 Крышка блока предохранителей |

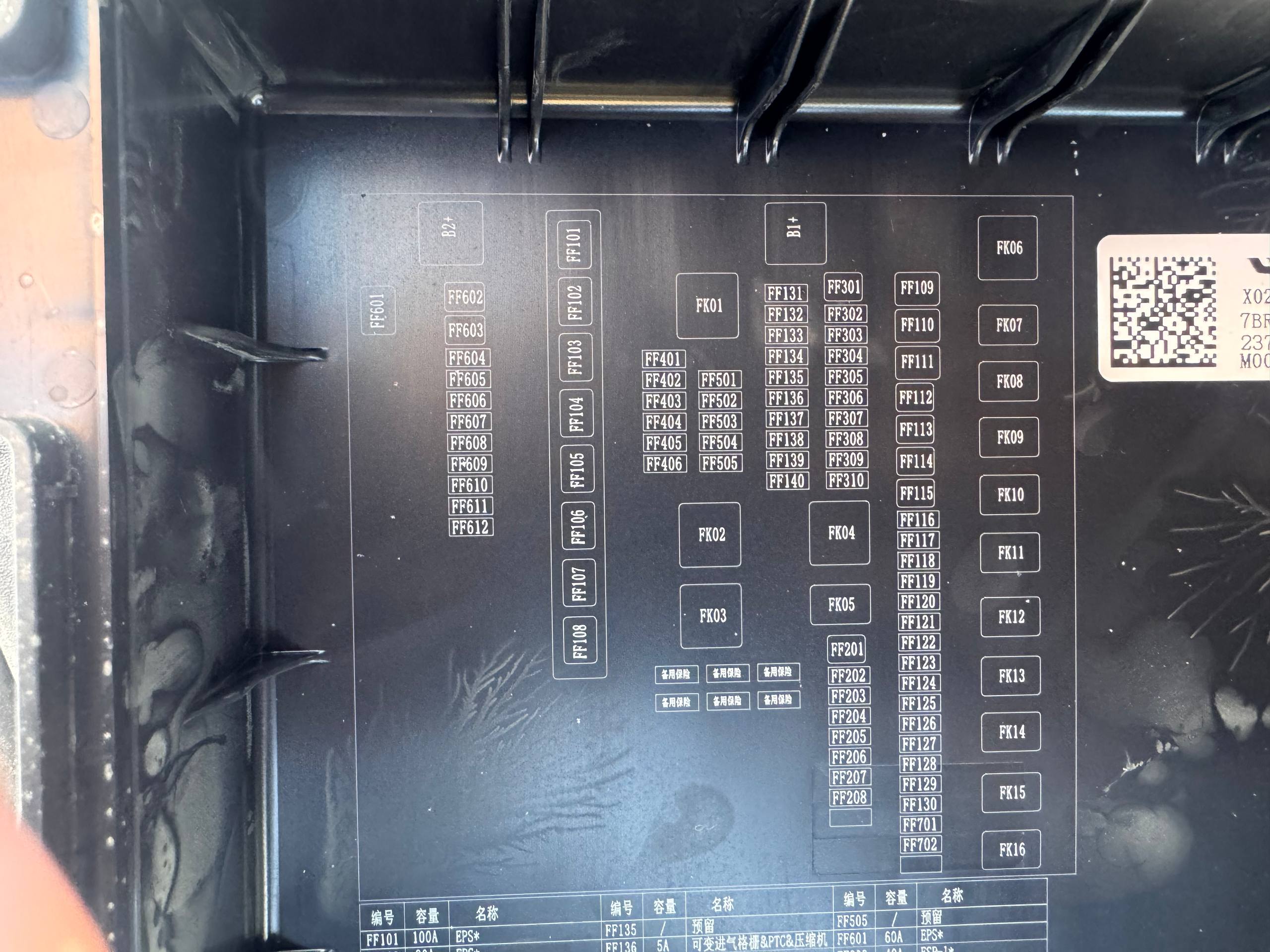

 Расположение предохранителей на схеме |
¶
| Основной блок (FF101–FF134) | Средний блок (FF135–FF310) | Нижний блок (FF401–FF505) | Правый блок (FF601–FF702) | Реле (FK01–FK16) |
|
FF101 / 100A / Электроусилитель руля (EPS) FF102 / 80A / Электроусилитель руля (EPS) FF103 / — / Резерв FF104 / 60A / Левый электронный вентилятор FF105 / 60A / Правый электронный вентилятор FF106 / 60A / IBOOSTER / IPB (тормозная система) FF107 / 60A / Реле управления FF108 / 50A / Сеть реле демпфера FF109 / — / Резерв FF110 / — / Резерв FF111 / — / Резерв FF112 / 30A / FBCM-8 FF113 / 30A / Передний стеклоочиститель FF114 / 20A / Задний вентилятор FF115 / 30A / FBCM-5 FF116 / 15A / Аудиосистема (усилитель) FF117 / 5A / EMS & ACC & IGN реле заднего блока FF118 / 5A / Выключатель тормоза FF119 / 5A / Реле заднего вентилятора FF120 / 5A / Электронный водяной насос FF121 / 10A / BMU (блок батареи) FF122 / 10A / Насос охлаждения батареи FF123 / 15A / Задний моторный насос FF124 / 20A / Правая фара ближнего света FF125 / 15A / Топливный насос FF126 / 5A / Реле FTV FF127 / 30A / Реле заднего компрессора FF128 / 20A / Левый стеклоподъёмник FF129 / — / Резерв FF130 / 15A / FBCM-3 FF131 / 10A / FBCM-4 FF132 / 5A / ACU (блок подушек безопасности) FF133 / 5A / Клапан EVAP FF134 / 10A / EMS (управление двигателем) |
FF135 / — / Резерв FF136 / 5A / Компрессор PTC (климат) FF137 / 30A / Беспроводная зарядка FF138 / 15A / Задний стеклоочиститель FF139 / 7.5A / Камера (IR) FF140 / 10A / Центральный экран FF201 / 30A / Задний блок IGN питания FF202 / — / Резерв FF203 / — / Резерв FF204 / 5A / IBOOSTER / EPS / EPS IGN питание FF205 / 5A / FBCM / TPMS / заднее зеркало FF206 / — / Резерв FF207 / — / Резерв FF208 / — / Резерв FF301 / 40A / Питание ACC заднего блока FF302 / — / Резерв FF303 / 5A / Контроллер фар / BCM FF304 / 5A / Имитация звука двигателя FF305 / — / Резерв FF306 / 5A / Передний миллиметровый радар FF307 / — / Резерв FF308 / — / Резерв FF309 / — / Резерв FF310 / — / Резерв |
FF401 / 15A / Катушка зажигания FF402 / 20A / EMS FF403 / 5A / Насос охлаждения + FTV FF404 / — / Датчик NOx передний/задний FF405 / 7.5A / Датчик давления FF406 / — / Резерв FF501 / 20A / Резервное питание 1 FF502 / 20A / Резервное питание 2 FF503 / 10A / Передний USB FF504 / 7.5A / Задний USB FF505 / — / Резерв |
FF601 / 60A / EPS FF602 / 40A / ESP-1 FF603 / 40A / ESP-2 / IPB FF604 / 30A / Питание FSD FF605 / 7.5A / MCU FF606 / 5A / Комбинированный переключатель FF607 / 25A / Передний левый модуль двери FF608 / 5A / PBOX FF609 / 25A / Передний правый модуль двери FF610 / 25A / Задний левый модуль двери FF611 / 10A / XCU-P FF612 / 25A / Задний правый модуль двери FF701 / 15A / Беспроводная зарядка (водитель) FF702 / 15A / Беспроводная зарядка (пассажир) |
FK01 / — / Главное реле EMS FK02 / — / Реле управления FK03 / — / Реле компрессора FK04 / — / Реле ACC FK05 / — / Реле IGN FK06 / — / Резерв FK07 / — / Реле топливного насоса FK08 / — / Реле FTV FK09 / — / Реле усилителя аудио FK10 / — / Реле заднего компрессора FK11 / — / Резерв FK12 / — / Реле беспроводной зарядки FK13 / — / Реле заднего вентилятора FK14 / — / Резерв FK15 / — / Резерв FK16 / — / Реле заднего стеклоочистителя |

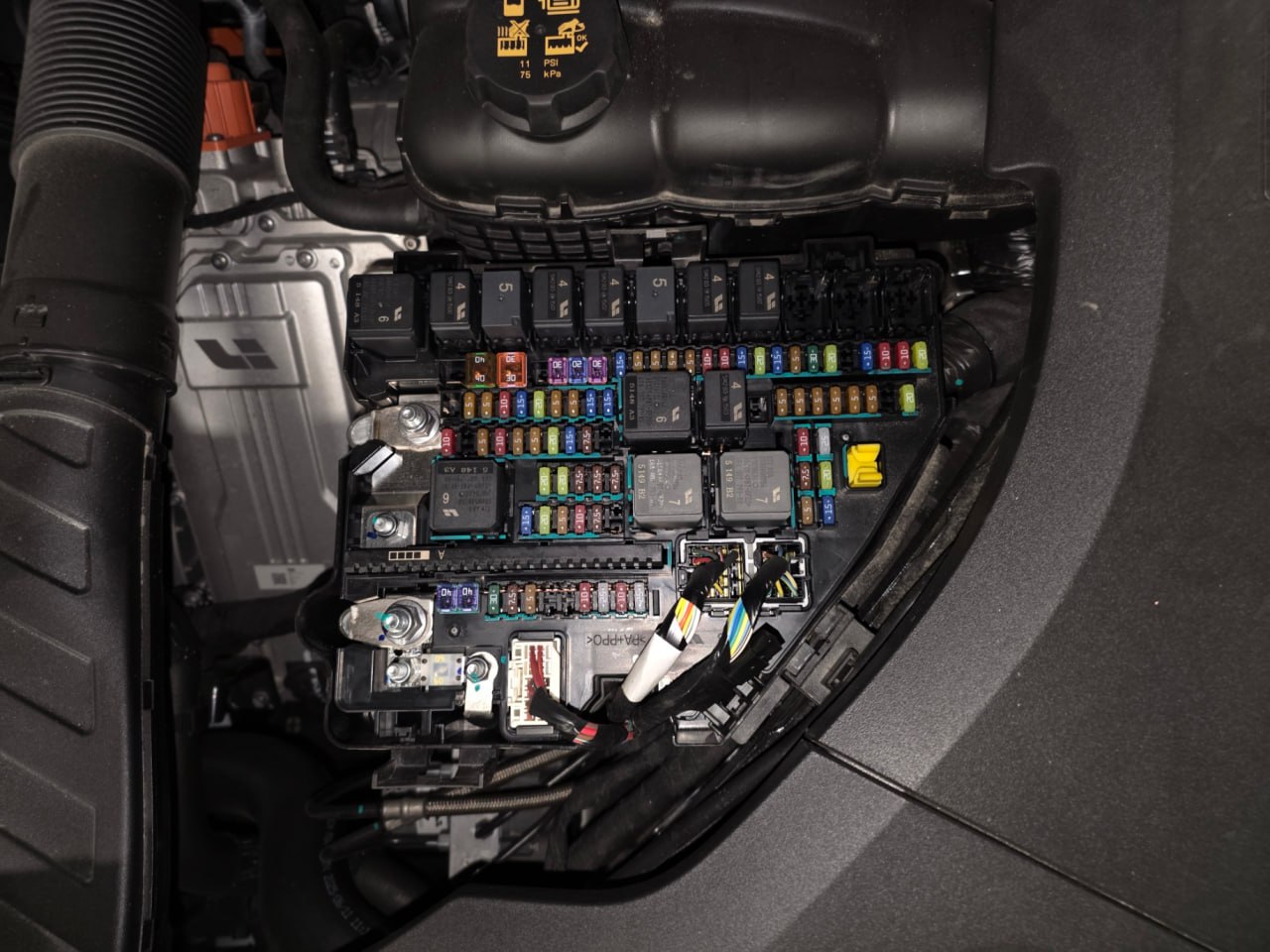

 Так выглядит блок предохранителей под капотом |
|

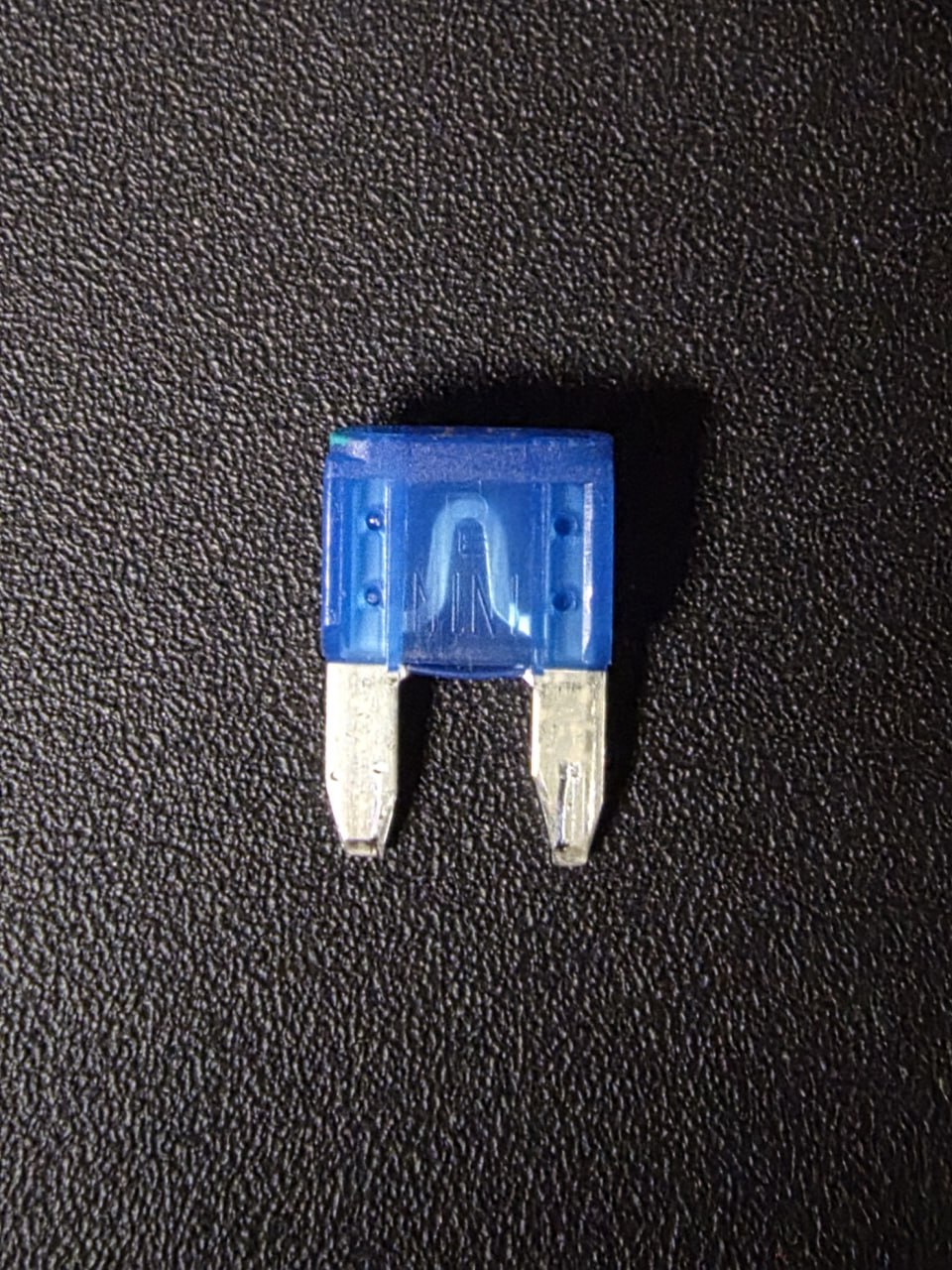

У нас НЕ классический Low-Profile Mini (APS). Наш стандарт именно ISO 8820-3 — Mini (ATM / APM), смотрите фото - сильно выступающие ножки.
Низкие, без ножек (как в японцах, например) нам НЕ ПОДХОДЯТ (это стандарт ISO 8820-9, APS / ATT / ATM-LP)
